HDPE、LDPE及LLDPE樹脂，別再傻傻分不清了
目前，我國已是世界上大的聚乙烯進口國和第二大消費國。聚乙烯是有乙烯單體聚合而成的，聚乙烯塑料是以聚乙烯樹脂為基材，添加少量抗氧化劑、滑爽劑等助劑后制成的塑料產品。聚乙烯主要分為線性低密度聚乙烯(LLDPE)、低密度聚乙烯(LDPE)、高密度聚乙烯(HDPE)三大類。

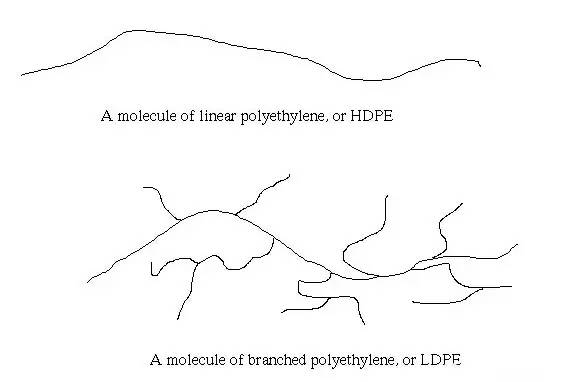

一、高密度聚乙烯
HDPE無毒、無味、無臭，密度為0.940～0.976g/cm3，它是在齊格勒催化劑催化下，在低壓條件下聚合的產物，所以高密度聚乙烯亦稱為低壓聚乙烯。
（1） 優點
HDPE是一種由乙烯共聚生成結晶度高、非極性的熱塑性樹脂。原態HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明狀。其具有優良的耐大多數生活和工業用化學品的特性，它能抗強氧化劑（濃硝酸）、酸堿鹽以及有機溶劑（四氯化碳）的腐蝕和溶解。該聚合物不吸濕并具有好的防水蒸汽性，可用于防潮防滲用途。
（2） 缺點
不足之處是其耐老化性能和環境應力開裂性不如LDPE，特別是熱氧化作用會使其性能降低，所以高密度聚乙烯在制成塑料卷材時添加了抗氧化劑和紫外線吸收劑來改善其不足之處。
圖2 LDPE滴眼藥瓶
二、低密度聚乙烯
LDPE無毒、無味、無臭，密度為0.910～0.940g/cm3，它是在100～300MPa的高壓下，用氧或者有機過氧化物為催化劑聚合而成，也叫高壓聚乙烯。
（1） 優點
低密度聚乙烯在聚乙烯樹脂中是質量輕的品種。與高密度聚乙烯相比，其結晶度（55%～65%）和軟化點（90～100℃）較低；有良好的柔軟性、延伸性、透明性、耐寒性和加工性；其化學穩定性較好，可耐酸、堿和鹽類水溶液；有良好的電絕緣性和透氣性；吸水性低；易燃燒。性質較柔軟，具有良好的延伸性、電絕緣性、化學穩定性、加工性能和耐低溫性（可耐-70℃）。
（2） 缺點
不足之處是其機械強度、隔濕性、隔氣性和耐溶劑性較差。分子結構不夠規整，結晶度（55%-65%）低，結晶熔點（108-126℃）也較低。其力學強度低于高密度聚乙烯，防滲系數、耐熱性和抗日光老化性差，在日光或高溫下易老化分解而變色，導致性能下降，所以低密度聚乙烯在制成塑料卷材時添加了抗氧化劑和紫外線吸收劑來改善其不足之處。
圖3 HDPE雙壁波紋管
三、線性低密度聚乙烯
LLDPE無毒、無味、無臭，密度處于0.915～0.935g/cm3之間,是乙烯與少量高級α-烯烴(如丁烯-1、己烯-1、辛烯-1、四甲基戊烯-1等)在催化劑作用下，經高壓或低壓聚合而成的一種共聚物，常規LLDPE的分子結構以其線性主鏈為特征，只有少量或沒有長支鏈，但包含一些短支鏈。沒有長支鏈使聚合物的結晶性較高。
圖4 LLDPE樹脂制品——手拎袋-Koziol玫紅色高品質樹脂購物籃
LLDPE與LDPE相比具有強度高、韌性好、剛性強、耐熱、耐寒等優點，還具有良好的耐環境應力開裂、耐撕裂強度等性能，并可耐酸、堿、有機溶劑等。
